三种扇出吸辐射屏蔽的比较

Apogee模型TS-100有利地比较了两台高功率的风扇吸气屏蔽，被认为是行业领导者（R. M.年轻模型41003-5并达到一个型号076B）。在犹他州洛根的Apogee仪器中收集了这三种盾牌盾牌的性能的现场数据。bob体育竞技这些数据表明，APOGEE模型TS-100在所有条件下提供精确的空气温度测量（图1和2）。

bob体育竞技Apogee仪器辐射屏蔽性能测试。

数据表明，Apogee Shield的错误略小于窄尺寸。在夏天期间的年轻盾在绿色草坪草与低反射的太阳辐射（图1，左）。在这些条件下，误差小于0.06℃。在冬季（高反射的太阳辐射），数据（基于最佳拟合回归线超过5000多个数据点），表明Apogee Model TS-100更紧密地匹配满足One model 076B shield than the R. M. Young model 41003-5 shield (Figure 1, right). Using a representative subsample of data, observed temperature differences for the Apogee and R. M. Young shields over time indicate that the TS-100 shields are less susceptible to reflected solar radiation (Figure 2).

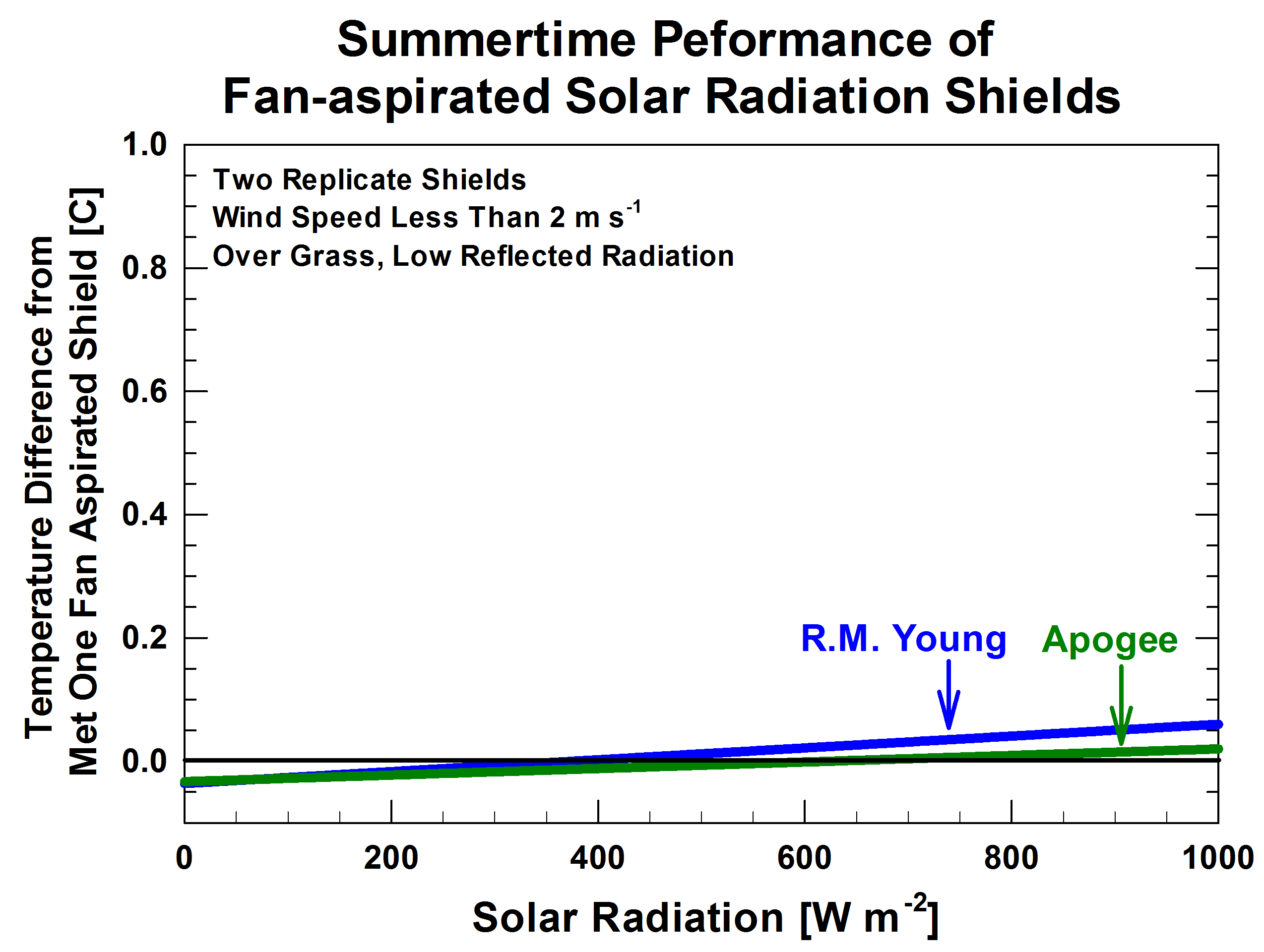

F1A：在夏季，在高太阳能荷载下的三个风扇吸气太阳辐射屏蔽的数据比较，具有低反射辐射的草地。

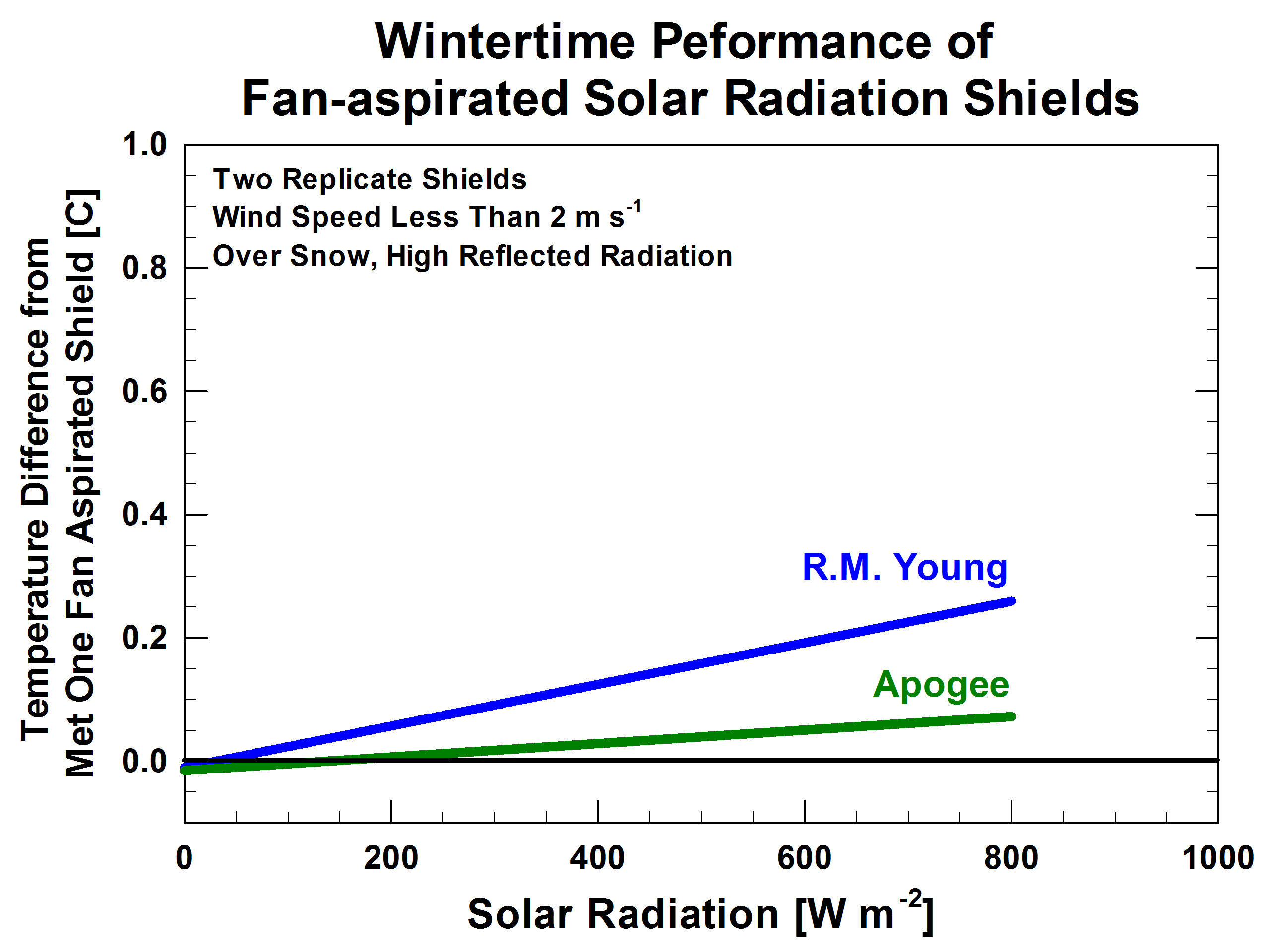

F1B：在冬季的三个风扇吸气太阳辐射屏蔽的数据比较，在高太阳能负荷下，在雪中具有高反射辐射。

图1：太阳辐射对Apogee和下午额度的温度升压的影响与MET ONE MODE 076B参考屏蔽相比，幼扇吹口辐射屏蔽。左：夏天。右：冬天。图显示了基于每季度多个月内收集的超过5000个数据点的最佳拟合回归的温度增加。使用相同模型的小型，校准，精密热敏电阻测量所有风扇吸出屏蔽的温度。

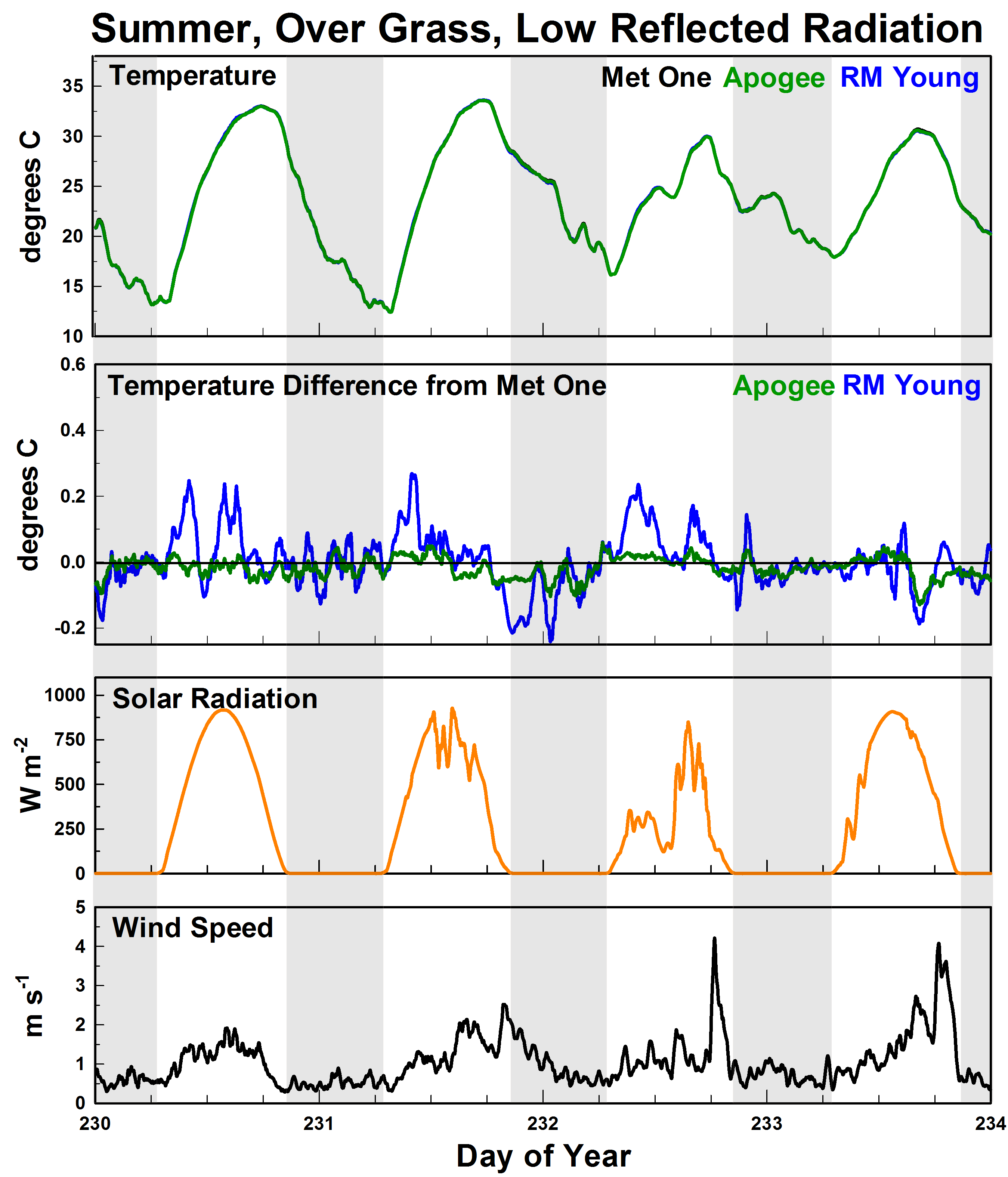

F2A：四个连续代表性日的时间序列图三个粉丝吸气太阳辐射屏蔽在夏季，在高太阳能负荷下，在具有低反射辐射的草地上。

F2B：时间序列图四个连续代表性日，比较冬季三个粉丝吸气太阳辐射屏蔽，在高太阳能荷载下，在高雪中的散热下。

图2：时间序列图四天。左：夏天。右：冬天。顶部面板到底板：三个风扇吸气屏蔽的空气温度测量：Apogee Model TS-100（绿色图），R. M.年轻模型41003-5（蓝色图），并达到一个型号076B（黑色图）;TS-100（绿色图）和41003-5（蓝色图）的温度差，其中通过从在TS-100和41003中测量的空气温度下测量在参考的空气温度下减去空气温度来计算差异。5;传入的短波辐射（用比山仪测量）;和风速（用杯子风速计测量）。使用相同模型的小型校准精密热敏电阻测量所有风扇吸出屏蔽的温度。
