水平FOV红外辐射计：更多信息

Si-1H1 Irr与过去制造的AFR不同。它设计有独特的矩形FOV，专门针对远场应用。与以前的IRS不同，Si-1H1具有两种不同的半角度：32°水平和13°垂直;这将在下面更详细地描述。传感器的精度为±0.2°C，就像Si-111和Si-121 IRS一样。

视野（FOV）

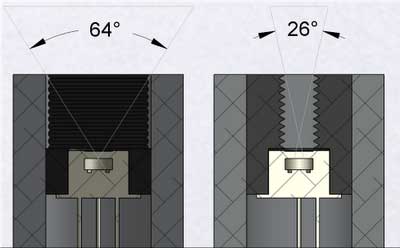

视野（FOV）通常被报告为半角。以前，所有apogee irs都有一个轴对称fov，依赖于型号。例如，Si-111，Si-121和Si-131的半角度分别为22°，18°和14°。如上面的照片中所见，Si-1H1传感器具有矩形孔，产生不对称FOV，具有矩形几何形状的横向的水平32°半角，垂直13°半角为较窄的尺寸矩形光圈。下图展示了来自Si-1H1传感器的横截面的这两种不同的FOV（全角度）。

更好的测量

问题出现：为什么矩形狭缝而不是通常的圆形光圈？使用IRR时，必须确保仅在FOV中仅在FOV中，以便进行精确的温度测量。例如，一些作物科学家面临的问题意外地在IROV的FOV中有不仅仅是他们的作物。这可以包括天空和/或其他背景对象（参见下图）。不利的图像捕获IRH的FOV，改变所需的温度测量并产生不正确的结果。通过添加水平“滤波器”，在某些应用中捕获背景的可能性大大减少。如预期的那样，孔径有挡板，以便阻止反射辐射影响测量。此外，IRR可以以从地面的倾斜度的更大角度安装。Si-1H1不限于裁剪字段，因为独特的情况可能需要在许多应用中使用。为了计算目标区域（基于下面给出的安装方向），请点击此处查看预配置的Excel电子表格。

在现场安装

通过该传感器的水平方面，安装至关重要，涉及在正确的倾斜角度安装传感器。我们推荐了这一点AM-210安装支架，这允许用户在目标区域方面调整传感器的角度。AM-210还可以适用于为所有Apogee红外传感器设计的辐射屏蔽。

一旦设定所需的角度，传感器需要沿其长轴旋转，使得传感器的矩形部分平行于地平线对齐。这种方向将最小化捕获天空或其他背景干扰的可能性。

如果您没有使用辐射屏蔽或AM-210安装支架，则Si-1H1具有标准安装孔（¼ - 20），其与水平孔径对齐。如果传感器安装在完全平坦的垂直表面上，则使用安装孔，矩形孔将与地平线对齐。

Apogee很自豪能够为客户提供这一优秀的产品。我们不断专注于产品创新，因此您可以“更好地进行测量”。要了解有关新的Si-1H1传感器的更多信息或下订单，点击这里。
